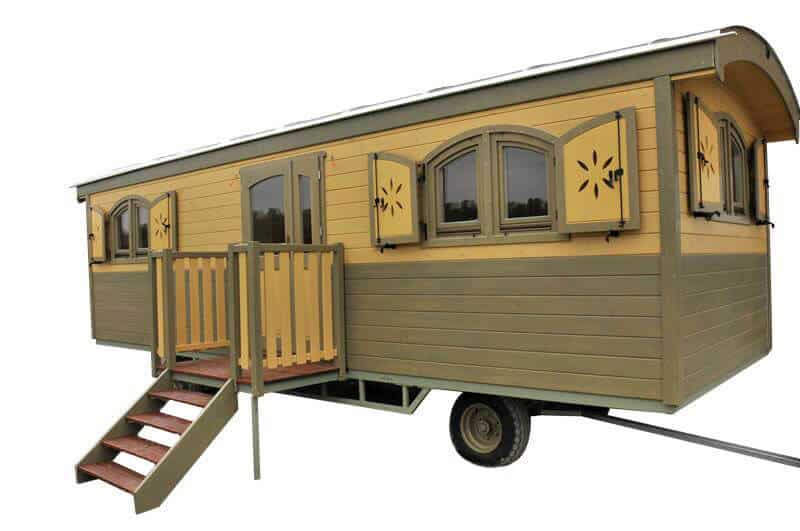

Zauberwagen

Technisches Datenblatt

VARIANTEN & GRUNDRISSE

Varianten & Grundrisse

Zauberwagen Dedi (2ZW5510-25)

Zauberwagen Circe (2ZW6515-30)

Zauberwagen Gandalf (2ZW8000-S-30)

Basisausstattung

Zweiachsiges, neues Fahrgestell
Verzinktes Stahlgestell mit Deichsel und Drehschemelachse und gummibereiften Stahlspeichenräder
min. 70 mm Wandprofil aus skandinavischer Fichte
Fußboden: 80 mm Dämmung, Vinyl-Designbelag (hell, Holzoptik)
Dach: 80 mm Dämmung, innenverkleidet mit 19 mm skandinavischer Fichte
Dachdeckung: verzinkte Stahlbleche und farbloser Schutzanstrich
alle Hölzer sind aus skandinavischer Fichte (FSC-zertifiziert)
komplette 230V-Elektrik inkl. E-Heizung (1000 W), Sicherungskasten, CEE-Stecker
Außenfarbe frei wählbar nach RAL-Farbtabelle (max. 2 Farben)
Steckdosen und Innen- und Außenbeleuchtung
Terrassengeländer aus Stahl oder Holz, Treppenaufgang

KONSTRUKTION

Konstruktion

Wandaufbau und Boden

Wände aus 70 mm Blockbohle (FSC-Fichte)
Fußboden OSB-Platte und Vinyl-Designbelag (hell, Holzoptik)
Imprägnierte Außenseite mit Schutzanstrich

Dachaufbau

100 mm Holzkonstruktion mit 19 mm Innenverkleidung (FSC-Fichte)
Galvanisiertes Stahlblech in grau-silber

Dämmung

80 mm Dach- und Fußbodenisolierung

Optionale Wärmedämmung

Wasserleitungen extra isoliert inkl. Heizkabel

Fahrgestell

Drehschemelachse, abnehmbar mit DIN-Zugöse
gummibereifte Stahlspeichenräder (ohne StV-Zulassung)

Fenster & Türen

Hochwertige Holzfenster und -türen mit Doppelisolierverglasung

Terrasse

Terrasse im Eingangsbereich (stirn- oder längsseitig, Größe je nach Varianten)

TECHNIK

Technik

Versorgung

Komplette 230V-Elektrik nach DIN VDE 0100, inklusive Sicherungskasten und CEE-Stecker
Trinkwasseranschluss und Schmutzwasseranschluss
400V-Anschluss optional erhältlich

Technologien

Beheizung erfolgt über 1000W-Konvektorheizung
Warmwasserversorgung über 6l-Boiler (80l bei Dusche)
USB-A/C-Steckdosen
LED Innen- und Außenbeleuchtung
Durchlauferhitzer bei 400V-Anschluss optional erhältlich

AUSSTATTUNG

Ausstattung

Küche

Küchenmodul 120 cm breit mit Unterbaukühlschrank, Spüle, Mischwasserhahn, und 6l-Boiler und Oberschrank
E-Herd, 2-flammig, Dunstabzugshaube und Verbreiterung der Küche optional erhältlich

Bad

WC-Raum mit Toilette, Handwaschbecken, Mischwasserhahn, Spiegel, Lüftung und Fenster (ohne Boiler)
Duschkabine (70×70 cm) und 80l-Boiler oder Durchlauferhitzer
Duschkabine (80×80 cm) und 80l-Boiler oder Durchlauferhitzer optional möglich je nach Ausstattung

Innenausstattung

Alkoven-Doppelbett 200×140 cm mit Schublade (für 2 Personen)
Schlafsofa 200×80 cm mit Schubladenauszug (für 2 zus. Personen) (Circe und Gandalf)
Doppelstockbett 200×80 cm inkl. Matratzen und Holzleiter (für 2 zus. Personen) (Circe und Gandalf)
Zusatz-Klappbett 200×80 cm (für 1 zus. Person)
U-Sitzbank mit Klappdeckel und Staufächer
Eck-Sitzbank 140×100 cm mit Tisch 60×100 cm, Klappdeckel und Staufächer

LED-Leselampen (Anzahl je nach Variante)
Steckdosen (USB-A/C optional möglich) (Anzahl je nach Variante)
TV-Anschluss inkl. Steckdosen (optional möglich)
Konvektorheizung 1000W
Kleiner Tisch/Klapptisch
Sitzhocker
Garderobenschrank (Gandalf)
Schrank mit Kleiderstange und Regalböden

SOndERAUSSTATTUng

Sonderausstattung

Staukasten 220×50 cm unter dem Wagen, beidseitige Öffnung
Staukasten 160×35 cm an der Rückwand
Terrassen- oder Wagenverlängerung pro lfd. meter
PKW-Reifen (ersetzt die Stahlspeichenräder)
Zweiteilige Eingangstür „Klön-Tür“
Oberlicht pro lfd. Meter

LIEFERUNG & TRANSPORT

Lieferung & Transport

Der Transport erfolgt auf einem LKW-Trailer. Eine Abladung ist ausschließlich per bauseitig gestelltem Kran mit Traversen, Gabelstapler, Trecker o.ä. möglich.
